ตารางขนาดท่อเหล็กร้อยสายไฟ EMT, IMC, RSC

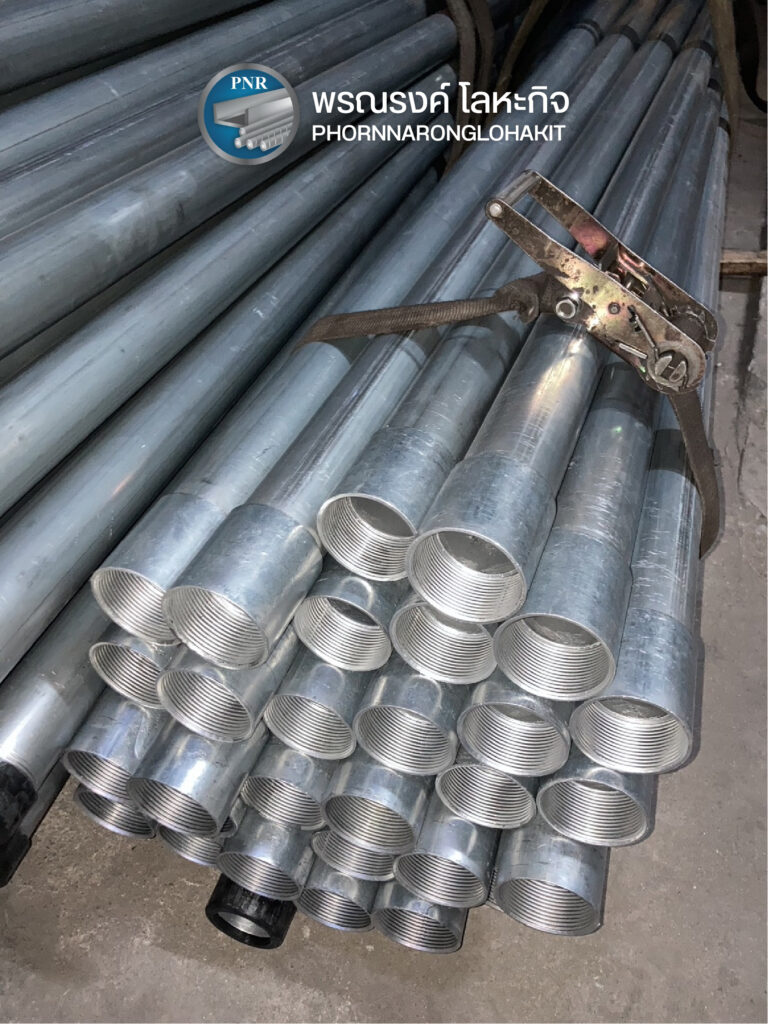

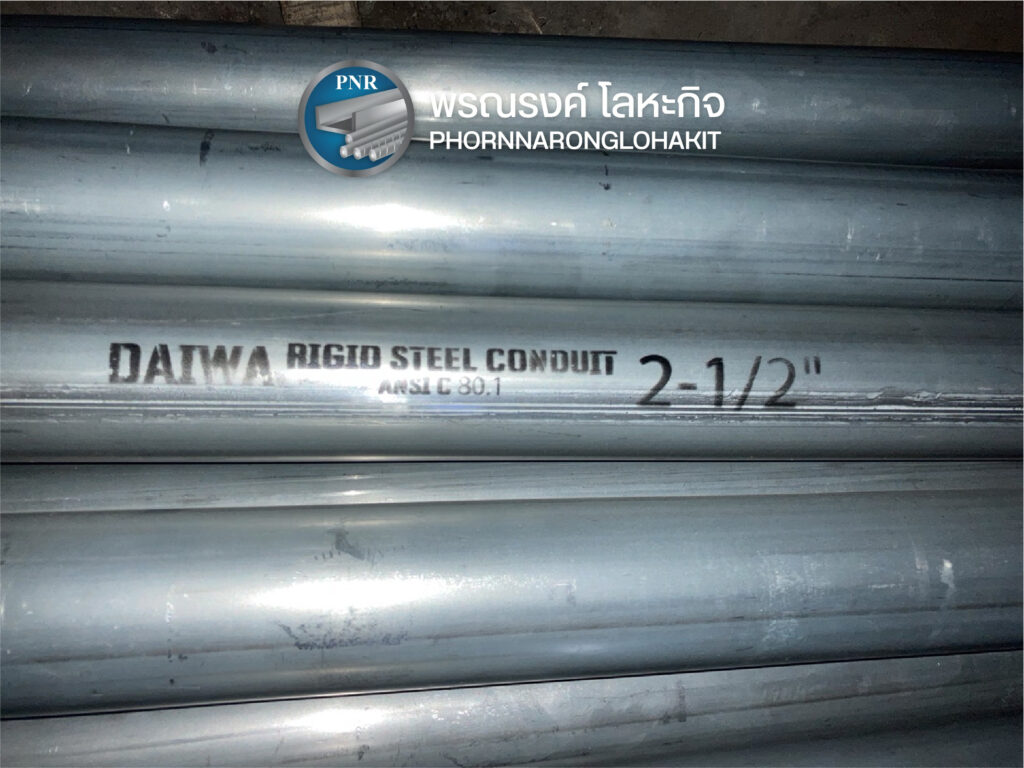

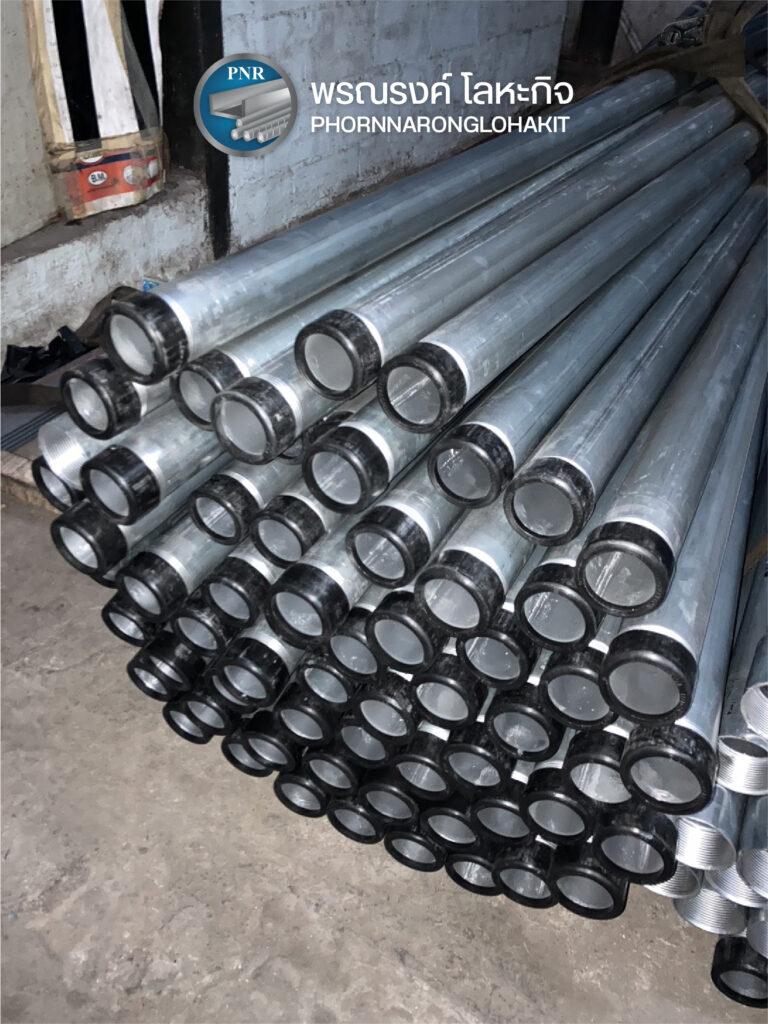

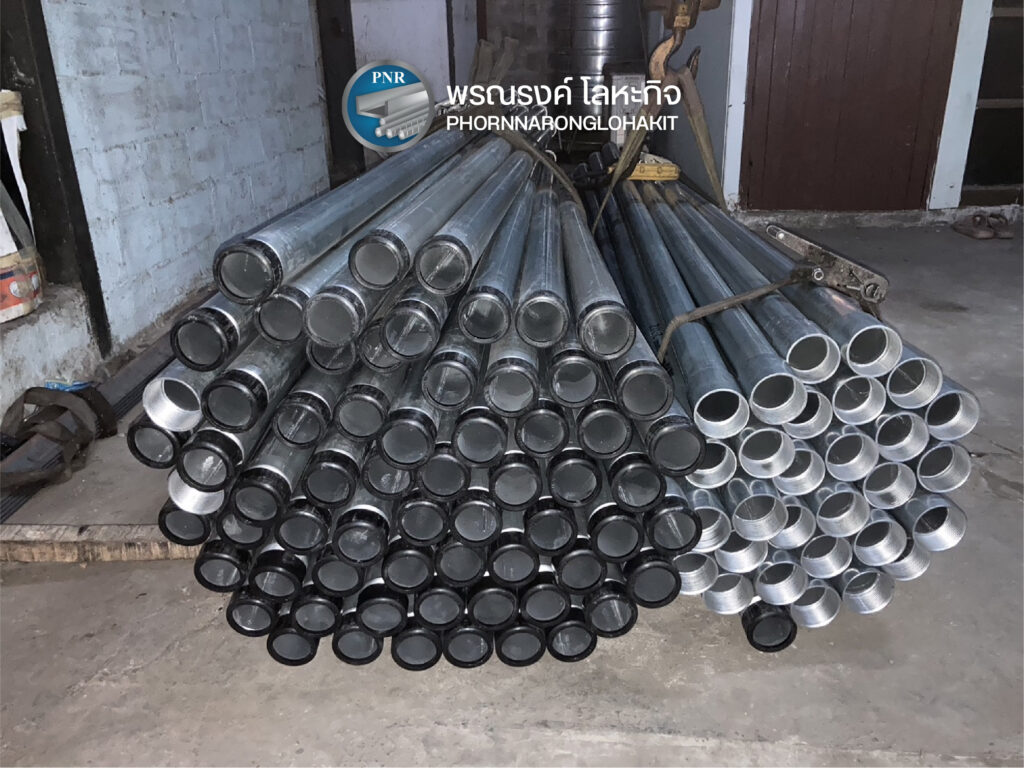

ตัวอย่างส่งงาน ท่อเหล็กร้อยสายไฟ EMT, IMC, RSC
เจาะลึกท่อเหล็กร้อยสายไฟ 3 ประเภทหลักที่คุณต้องรู้
1. ท่อ EMT (Electrical Metallic Tubing) – ท่อเหล็กร้อยสายไฟ ชนิดบาง
ท่อ EMT คือ ท่อร้อยสายไฟโลหะชนิดผิวบาง ผลิตจากเหล็กกล้าคุณภาพดีและเคลือบผิวด้วยสังกะสี (Pre-Zinc) เพื่อป้องกันการเกิดสนิม ลักษณะเด่นของท่อประเภทนี้คือ “ผนังท่อบางและปลายเรียบทั้งสองด้าน“ (ไม่มีเกลียว) เวลาติดตั้งจึงต้องใช้การดัดท่อด้วยเครื่องดัด (Bender) และเชื่อมต่อด้วยข้อต่อชนิดขันสกรูหรือจับศร- ลักษณะการใช้งาน: เหมาะสำหรับระบบไฟฟ้าภายในอาคาร (Indoor) เท่านั้น นิยมใช้เดินลอยเปิดโล่งบนผนัง หรือซ่อนอยู่ภายในฝ้าเพดาน
- ข้อควรระวัง: ห้ามใช้ฝังดิน ห้ามฝังในพื้นคอนกรีต และไม่เหมาะกับพื้นที่ภายนอกอาคารที่ต้องตากแดดตากฝน
- มาตรฐานรองรับ: ผลิตตามมาตรฐานสากล ANSI C80.3, UL797 และมาตรฐานอุตสาหกรรมไทย มอก. 770-2567
ตารางขนาดมาตรฐาน ท่อ EMT (Electrical Metallic Tubing)
| ขนาดใช้งาน (นิ้ว) |
ขนาดเทียบเคียง (มม.) |
เส้นผ่านศูนย์กลางภายนอก (มม.) |
เส้นผ่านศูนย์กลางภายใน (มม.) |
ความหนาผนังท่อ (มม.) |
ความยาวท่อ (มม.) |
น้ำหนักขั้นต่ำต่อ 10 ท่อน (กก.) |
|---|---|---|---|---|---|---|
| 1/2″ | 15 | 17.9 | 15.8 | 1.07 | 3050 | 12.9 |
| 3/4″ | 20 | 23.4 | 20.9 | 1.24 | 3050 | 19.7 |
| 1″ | 25 | 29.5 | 26.6 | 1.45 | 3050 | 29.0 |
| 1-1/4″ | 32 | 38.4 | 35.0 | 1.65 | 3050 | 43.1 |
| 1-1/2″ | 40 | 44.2 | 40.9 | 1.65 | 3050 | 49.9 |
| 2″ | 50 | 55.8 | 52.5 | 1.65 | 3050 | 63.5 |
2. ท่อ IMC (Intermediate Metallic Conduit) – ท่อเหล็กร้อยสายไฟ ชนิดหนาปานกลาง
ท่อ IMC คือ ท่อร้อยสายไฟที่ยกระดับความแข็งแกร่งขึ้นมาจากท่อ EMT โดยเป็นท่อโลหะที่มีความหนาปานกลาง ผ่านกระบวนการชุบสังกะสีด้วยวิธีจุ่มร้อน (Hot-Dip Galvanized) ทำให้ทนทานต่อสภาพภูมิอากาศและการกัดกร่อนได้ดีกว่า “ที่ปลายท่อทั้งสองด้านจะมีการทำเกลียวมาให้พร้อม“ เพื่อใช้ต่อเข้ากับข้อต่อหรืออุปกรณ์อื่นๆ ได้อย่างแน่นหนา- ลักษณะการใช้งาน: มีความยืดหยุ่นสูง สามารถติดตั้งได้ทั้งภายในและภายนอกอาคาร (Indoor & Outdoor) เหมาะสำหรับโรงงานอุตสาหกรรม อาคารพาณิชย์ หรือโครงสร้างที่ต้องเจอกับสภาพแวดล้อมที่เปลี่ยนแปลง สามารถเดินฝังในผนังหรือหล่อฝังในพื้นคอนกรีตได้ในบริเวณที่ไม่มีแรงกระแทกจากเครื่องจักรหนัก
- มาตรฐานรองรับ: ผลิตตามมาตรฐานสากล ANSI C80.6, UL1242 และมาตรฐานอุตสาหกรรมไทย มอก. 770-2567
ตารางขนาดมาตรฐาน ท่อ IMC (Intermediate Metallic Tubing)
| ขนาดใช้งาน (นิ้ว) |
ขนาดเทียบเคียง (มม.) |
เส้นผ่านศูนย์กลางภายนอก (มม.) |
ความหนาผนังท่อ (มม.) |
ความยาวท่อไม่รวมข้อต่อ (มม.) |
น้ำหนักขั้นต่ำต่อ 10 ท่อนรวมข้อต่อ (กก.) |
|---|---|---|---|---|---|
| 1/2″ | 15 | 20.7 | 1.79 | 3030 | 25.4 |
| 3/4″ | 20 | 26.1 | 1.90 | 3030 | 34.6 |
| 1″ | 25 | 32.8 | 2.16 | 3025 | 49.9 |
| 1-1/4″ | 32 | 41.6 | 2.16 | 3025 | 64.3 |
| 1-1/2″ | 40 | 47.8 | 2.29 | 3025 | 79.1 |
| 2″ | 50 | 59.9 | 2.41 | 3025 | 105.2 |
| 2-1/2″ | 65 | 72.6 | 3.56 | 3010 | 186.2 |
| 3″ | 80 | 88.3 | 3.56 | 3010 | 229.0 |
| 3-1/2″ | 90 | 100.9 | 3.56 | 3005 | 263.0 |
| 4″ | 100 | 113.4 | 3.56 | 3005 | 296.1 |
3. ท่อ RSC (Rigid Steel Conduit) – ท่อเหล็กร้อยสายไฟ ชนิดหนาพิเศษ
ท่อ RSC คือ ที่สุดของท่อเหล็กร้อยสายไฟในด้านความทนทาน เป็นท่อโลหะชนิดหนาพิเศษ ผนังท่อมีความหนามากที่สุด ผ่านการชุบสังกะสีหนาเป็นพิเศษด้วยวิธีจุ่มร้อน (Hot-Dip Galvanized) ทั้งภายนอกและภายใน “ปลายท่อทั้งสองด้านเป็นแบบตัดเกลียว“ มีความแข็งแรงเชิงกลสูงมาก สามารถรองรับแรงกดทับและแรงกระแทกมหาศาลได้ดีเยี่ยม โดยสามารถนำมาใช้ทดแทนท่อ EMT และ IMC ได้ในทุกจุดของสิ่งปลูกสร้าง- ลักษณะการใช้งาน: ออกแบบมาสำหรับงานโครงสร้างขนาดใหญ่ เช่น อาคารสูงระฟ้า โรงงานอุตสาหกรรมหนัก สถานีไฟฟ้า หรือโครงสร้างพื้นฐานระบบราง เหมาะสำหรับพื้นที่ที่ต้องการความปลอดภัยขั้นสูง เช่น การฝังดินใต้ถนนที่มีรถวิ่งผ่าน งานเดินท่อภายนอกอาคารที่เผชิญสภาพอากาศรุนแรง หรือในพื้นที่เสี่ยงต่อการระเบิด (Hazardous Locations) เช่น คลังน้ำมัน หรือโรงเคมีภัณฑ์
- มาตรฐานรองรับ: ผลิตตามมาตรฐานสากล ANSI C80.1, UL6 และมาตรฐานอุตสาหกรรมไทย มอก. 770-2567
ตารางขนาดมาตรฐาน ท่อ RSC (Rigid Steel Conduit)
| ขนาดใช้งาน (นิ้ว) |
ขนาดเทียบเคียง (มม.) |
เส้นผ่านศูนย์กลางภายนอก (มม.) |
ความหนาผนังท่อ (มม.) |
ความยาวท่อไม่รวมข้อต่อ (มม.) |
น้ำหนักขั้นต่ำต่อ 10 ท่อนรวมข้อต่อ (กก.) |
|---|---|---|---|---|---|
| 1/2″ | 15 | 21.3 | 2.64 | 3030 | 35.8 |
| 3/4″ | 20 | 26.7 | 2.72 | 3030 | 47.6 |
| 1″ | 25 | 33.4 | 3.20 | 3025 | 69.4 |
| 1-1/4″ | 32 | 42.2 | 3.38 | 3025 | 91.1 |
| 1-1/2″ | 40 | 48.3 | 3.51 | 3025 | 113.0 |
| 2″ | 50 | 60.3 | 3.71 | 3025 | 151.0 |
| 2-1/2″ | 65 | 73.0 | 4.90 | 3010 | 239.0 |
| 3″ | 80 | 88.9 | 5.21 | 3010 | 310.0 |
| 3-1/2″ | 90 | 101.6 | 5.46 | 3005 | 373.0 |
| 4″ | 100 | 114.3 | 5.72 | 3005 | 441.0 |
| 5″ | 125 | 141.3 | 6.22 | 3000 | 596.0 |
| 6″ | 150 | 168.0 | 6.76 | 3000 | 792.0 |
ความแตกต่าง: เลือกท่อร้อยสายไฟแบบไหนให้ตอบโจทย์หน้างาน?
เพื่อให้วิศวกรผู้ควบคุมงานและผู้รับเหมาสามารถตัดสินใจเลือกซื้อท่อร้อยสายไฟได้ถูกต้องตามข้อกำหนดทางวิศวกรรมไฟฟ้าและสอดคล้องกับงบประมาณ ตารางด้านล่างนี้คือบทสรุปเปรียบเทียบคุณสมบัติเชิงเทคนิคตามมาตรฐาน มอก. 770-2567 ล่าสุด:| เปรียบเทียบคุณสมบัติของท่อ EMT, IMC และ RSC | |||
|---|---|---|---|
| คุณสมบัติ / การใช้งาน | ท่อ EMT (ผนังบาง) |
ท่อ IMC (ผนังหนาปานกลาง) |
ท่อ RSC (ผนังหนาพิเศษ) |
| ระดับความหนาผนังท่อ | บาง | หนาปานกลาง | หนาที่สุด |
| ลักษณะบริเวณปลายท่อ | ปลายเรียบ (ไม่มีเกลียว) | มีเกลียวทั้ง 2 ด้าน | มีเกลียวทั้ง 2 ด้าน |
| กรรมวิธีการเคลือบผิว | Pre-Zinc (ชุบสังกะสีก่อนขึ้นรูป) | Hot-Dip Galvanized (จุ่มร้อน) | Hot-Dip Galvanized (จุ่มร้อน) |
| การติดตั้งภายในอาคาร | เหมาะสมมาก (บนผนัง/ในฝ้า) | เหมาะสม (พื้นที่เปิด/โรงงาน) | เหมาะสม (พื้นที่อันตราย/เครื่องจักร) |
| การติดตั้งภายนอกอาคาร | ❌ ไม่แนะนำ | ✔️ เหมาะสม (ทนแดดทนฝนได้ดี) | ⭐ เหมาะสมที่สุด (ทนการกัดกร่อนสูงมาก) |
| การฝังดิน / ฝังคอนกรีต | ❌ ห้ามฝังดิน (ฝังผนังปูนได้) | ✔️ ฝังดินและหล่อพื้นคอนกรีตได้ | ⭐ ฝังดินและพื้นที่เปียกชื้นได้ดีเยี่ยม |
| ความทนทานต่อแรงกระแทก | น้อย | ปานกลางถึงสูง | สูงที่สุด |
| ขนาดที่มีจำหน่ายในตลาด | 1/2″ – 2″ | 1/2″ – 4″ | 1/2″ – 6″ |
สรุปคำแนะนำในการเลือกใช้ท่อเหล็กร้อยสายไฟ
- เลือกท่อ EMT เมื่อต้องการเดินสายไฟภายในบ้าน อาคารสำนักงาน ในจุดที่ไม่มีแรงกระแทก เพื่อช่วยประหยัดงบประมาณและลดน้ำหนักโครงสร้าง
- เลือกท่อ IMC สำหรับงานโครงสร้างภายนอก งานในโรงงานอุตสาหกรรม หรือจุดที่ต้องการฝังท่อในโครงสร้างคอนกรีต เพื่อบาลานซ์ระหว่างความทนทานและราคาที่คุ้มค่า
- เลือกท่อ RSC สำหรับหน้างานที่สมบุกสมบันที่สุด เช่น งานฝังดินใต้ผิวจราจร พื้นที่โรงงานที่มีสารเคมีเคี่ยวกรำ หรือพื้นที่ที่มีความเสี่ยงต่ออุบัติภัยทางกลสูง เพื่อความปลอดภัยสูงสุดที่เป็นไปตามมาตรฐานวิศวกรรมควบคุม
คำถามที่พบบ่อย
หล็กท่อกลม GI คืออะไร และต่างจากท่อกัลวาไนซ์แบบชุบร้อนอย่างไร?
ท่อกลม GI หรือท่อพรีซิงค์ เป็นท่อเหล็กที่นำเหล็กม้วนมาเคลือบสังกะสีจากโรงงาน (Pre-Galvanized) ก่อนนำมาขึ้นรูปเป็นท่อ ส่วนท่อกัลวาไนซ์แบบชุบร้อน (Hot-Dip Galvanized) จะนำท่อเหล็กดำมาชุบในบ่อสังกะสีหลอมเหลวภายหลัง ทำให้ชั้นเคลือบของท่อชุบร้อนหนาและทนสนิมได้ดีกว่า เหมาะกับงานที่ต้องสัมผัสน้ำโดยตรง
ท่อ GI ใช้กับงานประปาได้ไหม? เหมาะกับงานประเภทใดบ้าง?
ม่แนะนำให้ใช้ท่อ GI กับระบบประปา เนื่องจากชั้นเคลือบสังกะสีด้านในท่อจะบางกว่าแบบชุบร้อน ทำให้เกิดสนิมได้ง่ายเมื่อสัมผัสกับน้ำเป็นเวลานาน ควรใช้ ท่อประปากัลวาไนซ์แบบชุบร้อน (Hot-Dip Galvanized Pipe) แทน
ท่อกลม GI เหมาะสำหรับงานโครงสร้างทั่วไป เช่น งานโครงหลังคา งานรางสายไฟ งานโครงสร้างภายนอกอาคาร งานตกแต่ง และงานอุตสาหกรรมที่ต้องการความแข็งแรงและทนสนิมในระดับพื้นฐาน
ซื้อเหล็กท่อกลม GI คุณภาพดี ได้มาตรฐาน มอก. ได้ที่ไหน?
หากต้องการเหล็กท่อกลม GI หรือท่อพรีซิงค์คุณภาพดี ได้มาตรฐาน มอก. และ ASTM สามารถติดต่อได้ที่ หจก.พรณรงค์ โลหะกิจ ผู้จำหน่ายเหล็กและวัสดุก่อสร้างครบวงจร พร้อมบริการจัดส่งทั่วประเทศ
