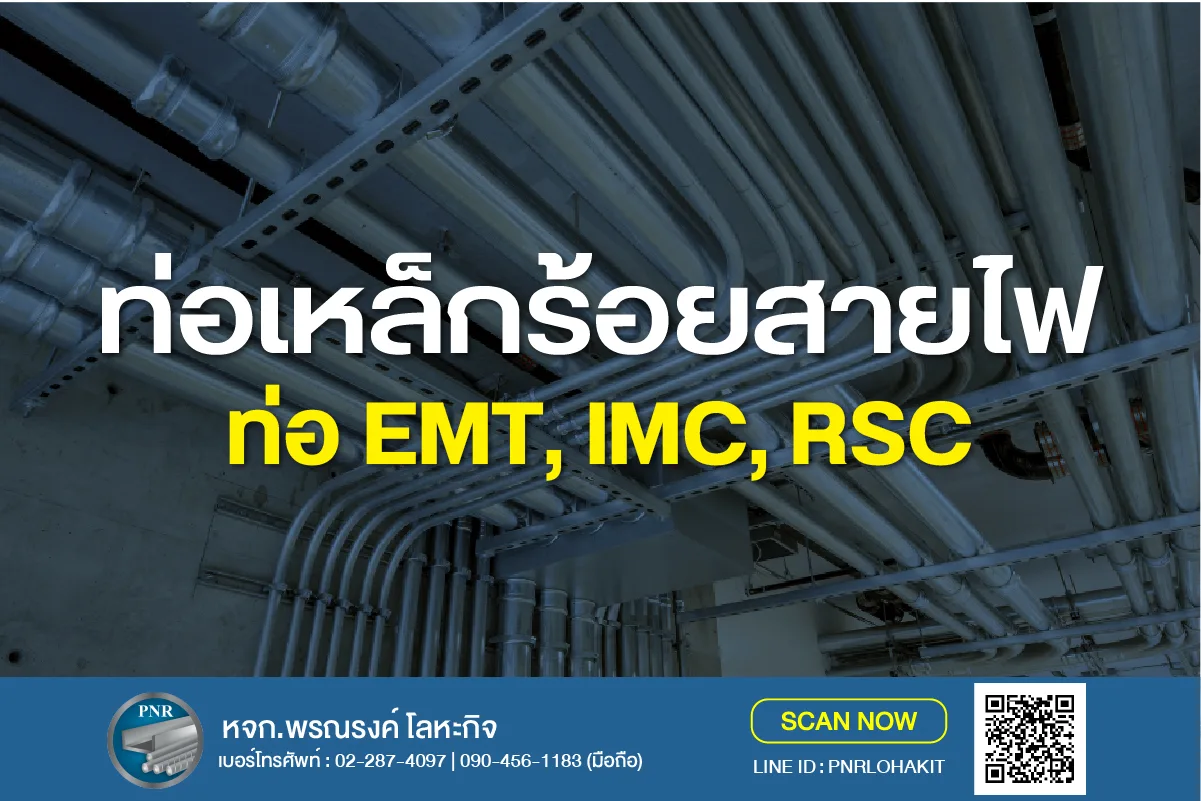

ในการวางระบบวิศวกรรมไฟฟ้าสำหรับงานก่อสร้าง “ท่อเหล็กร้อยสายไฟ“ ถือเป็นวัสดุโครงสร้างพื้นฐานที่วิศวกรและผู้รับเหมาให้ความสำคัญเป็นอันดับต้นๆ หน้าที่หลักของท่อเหล็กไม่ใช่เพียงแค่จัดระเบียบสายไฟให้เรียบร้อยเท่านั้น แต่คือการปกป้องสายสัญญาณและสายไฟฟ้าจากอันตรายภายนอก เช่น แรงกระแทก ความชื้น สารเคมี หรือแม้กระทั่งสัตว์กัดแทะ
การเลือกประเภทท่อเหล็กร้อยสายไฟให้ถูกต้องและเหมาะสมกับสภาพแวดล้อมของแต่ละหน้างาน จึงเป็นหัวใจสำคัญที่ช่วยรับประกันความปลอดภัยในการใช้งานระยะยาว อีกทั้งยังช่วยให้ผู้รับเหมาสามารถควบคุมต้นทุน เพิ่มผลกำไร และบริหารงบประมาณของโครงการก่อสร้างได้อย่างมีประสิทธิภาพสูงสุด
ปัจจุบัน ท่อเหล็กร้อยสายไฟที่นิยมใช้ในประเทศไทยตามมาตรฐานสากล แบ่งออกเป็น 3 ประเภทหลัก ได้แก่ ท่อ EMT, ท่อ IMC และ ท่อ RSC ซึ่งแต่ละชนิดถูกออกแบบมาให้มีคุณสมบัติและความหนาที่แตกต่างกัน ดังนี้
เจาะลึกท่อเหล็กร้อยสายไฟ 3 ประเภทหลักที่คุณต้องรู้

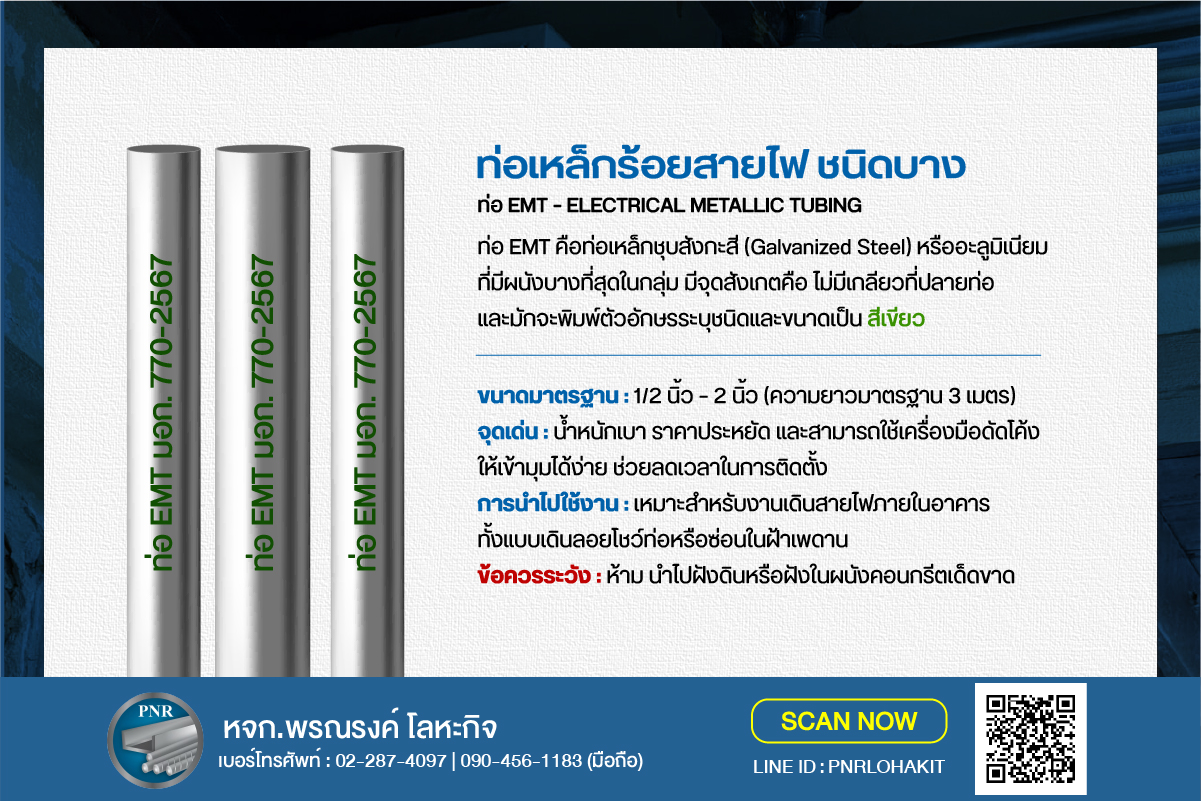

1. ท่อ EMT (Electrical Metallic Tubing) – ท่อเหล็กร้อยสายไฟ ชนิดบาง
ท่อ EMT คือ ท่อร้อยสายไฟโลหะชนิดผิวบาง ผลิตจากเหล็กกล้าคุณภาพดีและเคลือบผิวด้วยสังกะสี (Pre-Zinc) เพื่อป้องกันการเกิดสนิม ลักษณะเด่นของท่อประเภทนี้คือ “ผนังท่อบางและปลายเรียบทั้งสองด้าน“ (ไม่มีเกลียว) เวลาติดตั้งจึงต้องใช้การดัดท่อด้วยเครื่องดัด (Bender) และเชื่อมต่อด้วยข้อต่อชนิดขันสกรูหรือจับศร
- ลักษณะการใช้งาน: เหมาะสำหรับระบบไฟฟ้าภายในอาคาร (Indoor) เท่านั้น นิยมใช้เดินลอยเปิดโล่งบนผนัง หรือซ่อนอยู่ภายในฝ้าเพดาน
- ข้อควรระวัง: ห้ามใช้ฝังดิน ห้ามฝังในพื้นคอนกรีต และไม่เหมาะกับพื้นที่ภายนอกอาคารที่ต้องตากแดดตากฝน
- มาตรฐานรองรับ: ผลิตตามมาตรฐานสากล ANSI C80.3, UL797 และมาตรฐานอุตสาหกรรมไทย มอก. 770-2533
ตารางขนาดมาตรฐาน ท่อ EMT (Electrical Metallic Tubing)
| ขนาดใช้งาน (นิ้ว) |
ขนาดเทียบเคียง (มม.) |
เส้นผ่านศูนย์กลางภายนอก (มม.) |
เส้นผ่านศูนย์กลางภายใน (มม.) |
ความหนาผนังท่อ (มม.) |
ความยาวท่อ (มม.) |
น้ำหนักขั้นต่ำต่อ 10 ท่อน (กก.) |
|---|---|---|---|---|---|---|
| 1/2″ | 15 | 17.9 | 15.8 | 1.07 | 3050 | 12.9 |
| 3/4″ | 20 | 23.4 | 20.9 | 1.24 | 3050 | 19.7 |
| 1″ | 25 | 29.5 | 26.6 | 1.45 | 3050 | 29.0 |
| 1-1/4″ | 32 | 38.4 | 35.0 | 1.65 | 3050 | 43.1 |
| 1-1/2″ | 40 | 44.2 | 40.9 | 1.65 | 3050 | 49.9 |
| 2″ | 50 | 55.8 | 52.5 | 1.65 | 3050 | 63.5 |

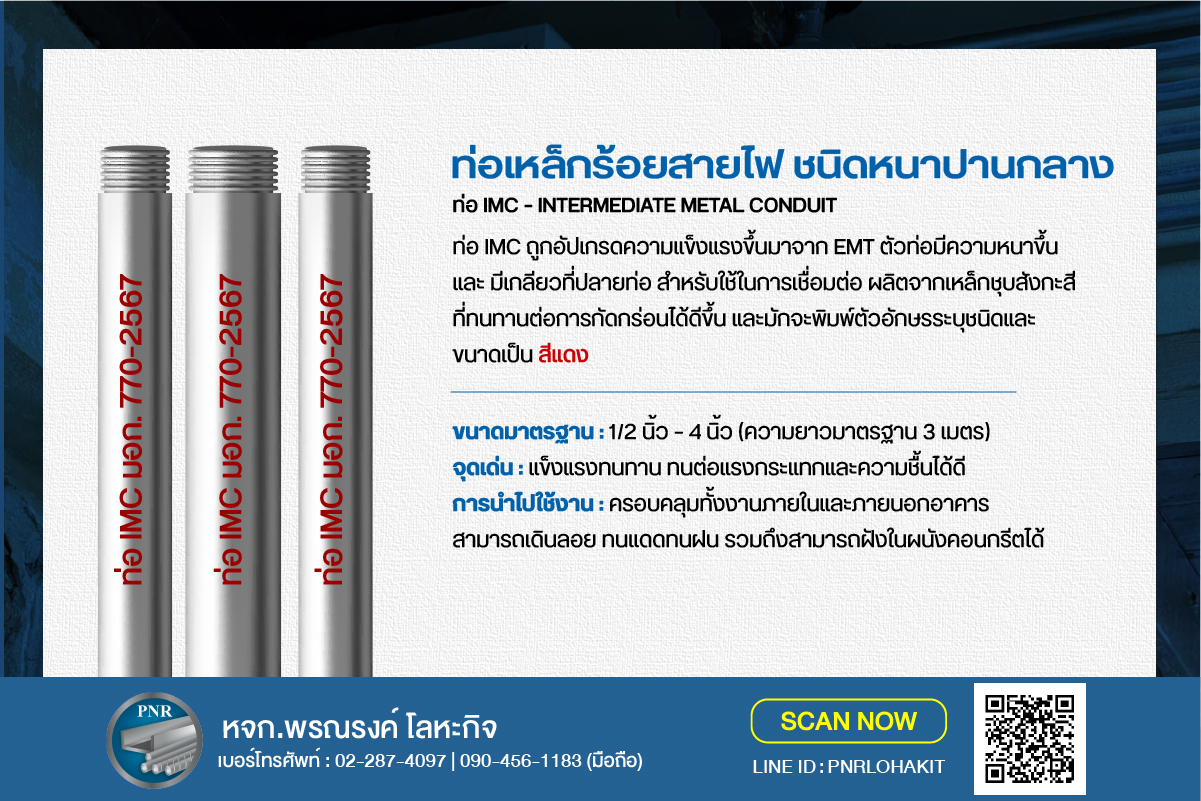

2. ท่อ IMC (Intermediate Metallic Conduit) – ท่อเหล็กร้อยสายไฟ ชนิดหนาปานกลาง
ท่อ IMC คือ ท่อร้อยสายไฟที่ยกระดับความแข็งแกร่งขึ้นมาจากท่อ EMT โดยเป็นท่อโลหะที่มีความหนาปานกลาง ผ่านกระบวนการชุบสังกะสีด้วยวิธีจุ่มร้อน (Hot-Dip Galvanized) ทำให้ทนทานต่อสภาพภูมิอากาศและการกัดกร่อนได้ดีกว่า “ที่ปลายท่อทั้งสองด้านจะมีการทำเกลียวมาให้พร้อม“ เพื่อใช้ต่อเข้ากับข้อต่อหรืออุปกรณ์อื่นๆ ได้อย่างแน่นหนา
- ลักษณะการใช้งาน: มีความยืดหยุ่นสูง สามารถติดตั้งได้ทั้งภายในและภายนอกอาคาร (Indoor & Outdoor) เหมาะสำหรับโรงงานอุตสาหกรรม อาคารพาณิชย์ หรือโครงสร้างที่ต้องเจอกับสภาพแวดล้อมที่เปลี่ยนแปลง สามารถเดินฝังในผนังหรือหล่อฝังในพื้นคอนกรีตได้ในบริเวณที่ไม่มีแรงกระแทกจากเครื่องจักรหนัก
- มาตรฐานรองรับ: ผลิตตามมาตรฐานสากล ANSI C80.6, UL1242 และมาตรฐานอุตสาหกรรมไทย มอก. 770-2533
ตารางขนาดมาตรฐาน ท่อ IMC (Intermediate Metallic Tubing)
| ขนาดใช้งาน (นิ้ว) |
ขนาดเทียบเคียง (มม.) |
เส้นผ่านศูนย์กลางภายนอก (มม.) |
ความหนาผนังท่อ (มม.) |
ความยาวท่อไม่รวมข้อต่อ (มม.) |
น้ำหนักขั้นต่ำต่อ 10 ท่อนรวมข้อต่อ (กก.) |
|---|---|---|---|---|---|
| 1/2″ | 15 | 20.7 | 1.79 | 3030 | 25.4 |
| 3/4″ | 20 | 26.1 | 1.90 | 3030 | 34.6 |
| 1″ | 25 | 32.8 | 2.16 | 3025 | 49.9 |
| 1-1/4″ | 32 | 41.6 | 2.16 | 3025 | 64.3 |
| 1-1/2″ | 40 | 47.8 | 2.29 | 3025 | 79.1 |
| 2″ | 50 | 59.9 | 2.41 | 3025 | 105.2 |
| 2-1/2″ | 65 | 72.6 | 3.56 | 3010 | 186.2 |
| 3″ | 80 | 88.3 | 3.56 | 3010 | 229.0 |
| 3-1/2″ | 90 | 100.9 | 3.56 | 3005 | 263.0 |
| 4″ | 100 | 113.4 | 3.56 | 3005 | 296.1 |

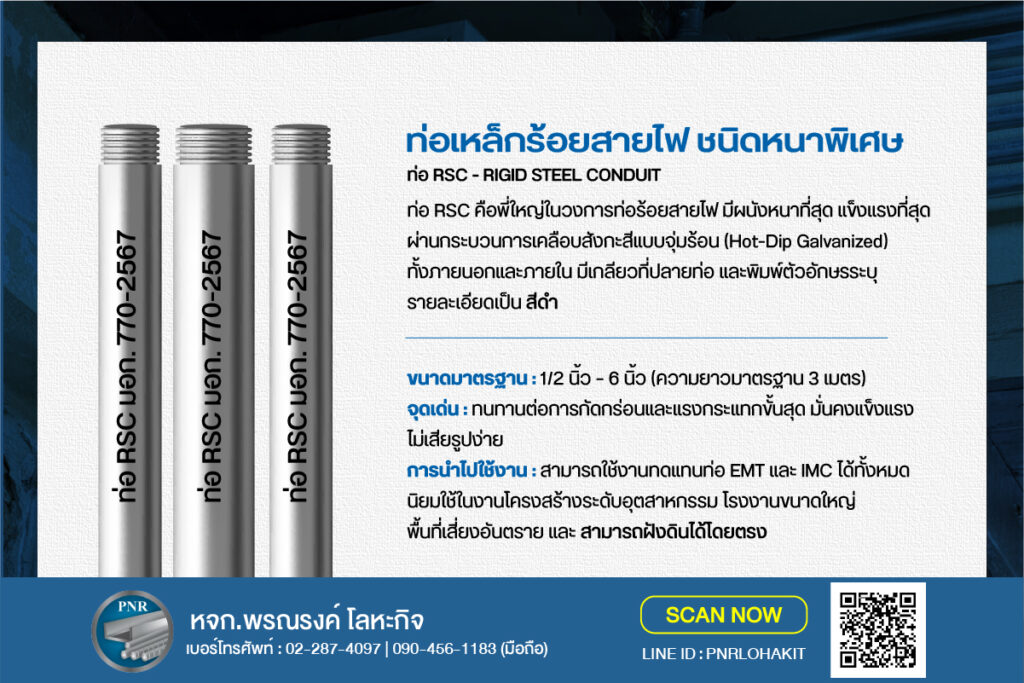

3. ท่อ RSC (Rigid Steel Conduit) – ท่อเหล็กร้อยสายไฟ ชนิดหนาพิเศษ
ท่อ RSC คือ ที่สุดของท่อเหล็กร้อยสายไฟในด้านความทนทาน เป็นท่อโลหะชนิดหนาพิเศษ ผนังท่อมีความหนามากที่สุด ผ่านการชุบสังกะสีหนาเป็นพิเศษด้วยวิธีจุ่มร้อน (Hot-Dip Galvanized) ทั้งภายนอกและภายใน “ปลายท่อทั้งสองด้านเป็นแบบตัดเกลียว“ มีความแข็งแรงเชิงกลสูงมาก สามารถรองรับแรงกดทับและแรงกระแทกมหาศาลได้ดีเยี่ยม โดยสามารถนำมาใช้ทดแทนท่อ EMT และ IMC ได้ในทุกจุดของสิ่งปลูกสร้าง
- ลักษณะการใช้งาน: ออกแบบมาสำหรับงานโครงสร้างขนาดใหญ่ เช่น อาคารสูงระฟ้า โรงงานอุตสาหกรรมหนัก สถานีไฟฟ้า หรือโครงสร้างพื้นฐานระบบราง เหมาะสำหรับพื้นที่ที่ต้องการความปลอดภัยขั้นสูง เช่น การฝังดินใต้ถนนที่มีรถวิ่งผ่าน งานเดินท่อภายนอกอาคารที่เผชิญสภาพอากาศรุนแรง หรือในพื้นที่เสี่ยงต่อการระเบิด (Hazardous Locations) เช่น คลังน้ำมัน หรือโรงเคมีภัณฑ์
- มาตรฐานรองรับ: ผลิตตามมาตรฐานสากล ANSI C80.1, UL6 และมาตรฐานอุตสาหกรรมไทย มอก. 770-2533
ตารางขนาดมาตรฐาน ท่อ RSC (Rigid Steel Conduit)
| ขนาดใช้งาน (นิ้ว) |
ขนาดเทียบเคียง (มม.) |
เส้นผ่านศูนย์กลางภายนอก (มม.) |
ความหนาผนังท่อ (มม.) |
ความยาวท่อไม่รวมข้อต่อ (มม.) |
น้ำหนักขั้นต่ำต่อ 10 ท่อนรวมข้อต่อ (กก.) |
|---|---|---|---|---|---|
| 1/2″ | 15 | 21.3 | 2.64 | 3030 | 35.8 |
| 3/4″ | 20 | 26.7 | 2.72 | 3030 | 47.6 |
| 1″ | 25 | 33.4 | 3.20 | 3025 | 69.4 |
| 1-1/4″ | 32 | 42.2 | 3.38 | 3025 | 91.1 |
| 1-1/2″ | 40 | 48.3 | 3.51 | 3025 | 113.0 |
| 2″ | 50 | 60.3 | 3.71 | 3025 | 151.0 |
| 2-1/2″ | 65 | 73.0 | 4.90 | 3010 | 239.0 |
| 3″ | 80 | 88.9 | 5.21 | 3010 | 310.0 |
| 3-1/2″ | 90 | 101.6 | 5.46 | 3005 | 373.0 |
| 4″ | 100 | 114.3 | 5.72 | 3005 | 441.0 |
| 5″ | 125 | 141.3 | 6.22 | 3000 | 596.0 |
| 6″ | 150 | 168.0 | 6.76 | 3000 | 792.0 |
ความแตกต่างระหว่างท่อ EMT, ท่อ IMC และ ท่อ RSC
เพื่อให้วิศวกรผู้ควบคุมงานและผู้รับเหมาสามารถตัดสินใจเลือกซื้อท่อร้อยสายไฟได้ถูกต้องตามข้อกำหนดทางวิศวกรรมไฟฟ้าและสอดคล้องกับงบประมาณ ตารางด้านล่างนี้คือบทสรุปเปรียบเทียบคุณสมบัติเชิงเทคนิคตามมาตรฐาน มอก. 770-2567 ล่าสุด
| คุณสมบัติ / การใช้งาน | ท่อ EMT (ผนังบาง) |
ท่อ IMC (ผนังหนาปานกลาง) |
ท่อ RSC (ผนังหนาพิเศษ) |
|---|---|---|---|
| ระดับความหนาผนังท่อ | บาง (Type 1) | หนาปานกลาง (Type 2) | หนาที่สุด (Type 3) |
| ลักษณะบริเวณปลายท่อ | ปลายเรียบ (ไม่มีเกลียว) | มีเกลียวทั้ง 2 ด้าน | มีเกลียวทั้ง 2 ด้าน |
| กรรมวิธีการเคลือบผิว | Pre-Zinc (ชุบสังกะสีก่อนขึ้นรูป) | Hot-Dip Galvanized (จุ่มร้อน) | Hot-Dip Galvanized (จุ่มร้อน) |
| การติดตั้งภายในอาคาร | เหมาะสมมาก (บนผนัง/ในฝ้า) | เหมาะสม (พื้นที่เปิด/โรงงาน) | เหมาะสม (พื้นที่อันตราย/เครื่องจักร) |
| การติดตั้งภายนอกอาคาร | ❌ ไม่แนะนำ | ✔️ เหมาะสม (ทนแดดทนฝนได้ดี) | ⭐ เหมาะสมที่สุด (ทนการกัดกร่อนสูงมาก) |
| การฝังดิน / ฝังคอนกรีต | ❌ ห้ามฝังดิน (ฝังผนังปูนได้) | ✔️ ฝังดินและหล่อพื้นคอนกรีตได้ | ⭐ ฝังดินและพื้นที่เปียกชื้นได้ดีเยี่ยม |
| ความทนทานต่อแรงกระแทก | น้อย | ปานกลางถึงสูง | สูงที่สุด |
| ขนาดที่มีจำหน่ายในตลาด | 1/2″ – 2″ | 1/2″ – 4″ | 1/2″ – 6″ |
สรุปคำแนะนำในการเลือกใช้ท่อเหล็กร้อยสายไฟ
- เลือกท่อ EMT เมื่อต้องการเดินสายไฟภายในบ้าน อาคารสำนักงาน ในจุดที่ไม่มีแรงกระแทก เพื่อช่วยประหยัดงบประมาณและลดน้ำหนักโครงสร้าง
- เลือกท่อ IMC สำหรับงานโครงสร้างภายนอก งานในโรงงานอุตสาหกรรม หรือจุดที่ต้องการฝังท่อในโครงสร้างคอนกรีต เพื่อบาลานซ์ระหว่างความทนทานและราคาที่คุ้มค่า
- เลือกท่อ RSC สำหรับหน้างานที่สมบุกสมบันที่สุด เช่น งานฝังดินใต้ผิวจราจร พื้นที่โรงงานที่มีสารเคมีเคี่ยวกรำ หรือพื้นที่ที่มีความเสี่ยงต่ออุบัติภัยทางกลสูง เพื่อความปลอดภัยสูงสุดที่เป็นไปตามมาตรฐานวิศวกรรมควบคุม
คำถามที่พบบ่อย
-
แตกต่างกันที่ความหนาของผนังท่อ ปลายท่อ และกรรมวิธีการเคลือบผิว ดังนี้:
-
ท่อ EMT: ผนังบางที่สุด ปลายเรียบไม่มีเกลียว เคลือบผิวด้วย Pre-Zinc (ชุบสังกะสีก่อนขึ้นรูป)
-
ท่อ IMC: ผนังหนาปานกลาง ปลายมีเกลียวทั้งสองด้าน เคลือบผิวด้วย Hot-Dip Galvanized (ชุบสังกะสีจุ่มร้อน)
-
ท่อ RSC: ผนังหนาที่สุด ปลายมีเกลียวทั้งสองด้าน เคลือบผิวด้วย Hot-Dip Galvanized หนาเป็นพิเศษทั้งภายนอกและภายใน
-
ท่อ EMT: เนื่องจากเป็นท่อปลายเรียบไม่มีเกลียว เวลาติดตั้งจึงต้องใช้การดัดท่อด้วยเครื่องดัด (Bender) และเชื่อมต่อท่อเข้าด้วยกันโดยใช้ข้อต่อชนิดขันสกรูหรือจับศร
-
ท่อ IMC และ RSC: เนื่องจากตัวท่อมีการทำเกลียวมาให้พร้อมจากโรงงานทั้งสองด้าน เวลาติดตั้งจึงสามารถขันยึดเข้ากับข้อต่อหรืออุปกรณ์อื่นๆ ได้ทันที ทำให้การเชื่อมต่อมีความแน่นหนาและแข็งแรงกว่า
-
ขนาดใช้งาน (นิ้ว) ของท่อแต่ละประเภทตามมาตรฐาน มีดังนี้:
-
ท่อ EMT: มีขนาดตั้งแต่ 1/2″ ถึง 2″
-
ท่อ IMC: มีขนาดตั้งแต่ 1/2″ ถึง 4″
-
ท่อ RSC: มีขนาดหลากหลายที่สุด ตั้งแต่ 1/2″ ยาวไปจนถึงขนาดใหญ่พิเศษ 6″
-
