ไขข้อข้องใจ: ทำไมถึง “ห้าม” นำท่อเหล็กคาดสี (ท่อประปา) มาใช้แทนท่อร้อยสายไฟ (EMT, IMC, RMC)

ในการก่อสร้างหรือต่อเติมบ้านและอาคาร หลายครั้งเราอาจพบเห็นการประยุกต์ใช้วัสดุผิดประเภทเพื่อลดต้นทุน หนึ่งในความผิดพลาดที่อันตรายที่สุดในงานระบบคือ การนำ “ท่อเหล็กคาดสี” (ท่อประปา) มาใช้แทน “ท่อร้อยสายไฟ“

แม้ว่าท่อทั้งสองประเภทจะทำจากเหล็กอาบสังกะสี (กัลวาไนซ์) เหมือนกัน แต่วัตถุประสงค์ในการผลิตนั้นต่างกันอย่างสิ้นเชิง บทความนี้จะพาไปเจาะลึกว่าท่อร้อยสายไฟที่แท้จริงคืออะไร และทำไมวิศวกรถึงสั่งห้ามใช้ท่อประปามาเดินสายไฟอย่างเด็ดขาด

ท่อเหล็กร้อยสายไฟ คืออะไร? อุปกรณ์พื้นฐานที่ขาดไม่ได้ในงานไฟฟ้า

ท่อเหล็กร้อยสายไฟ (Conduit) คืออุปกรณ์ที่ใช้สำหรับห่อหุ้มและจัดระเบียบสายไฟฟ้า ทำหน้าที่เสมือน “เกราะป้องกัน” ฉนวนสายไฟจากปัจจัยภายนอก เช่น แรงกระแทก ความร้อน ความชื้น ฝุ่นละออง รวมถึงป้องกันสัตว์กัดแทะ ซึ่งช่วยลดความเสี่ยงต่อความเสียหายของระบบไฟฟ้าในระยะยาว

ความสำคัญของท่อเหล็กร้อยสายไฟ:

• เพิ่มความปลอดภัย: ช่วยลดความเสี่ยงจากการเกิดกระแสไฟฟ้าลัดวงจร และป้องกันการลามไฟหากเกิดเหตุฉุกเฉิน
• เพิ่มความทนทาน: ยืดอายุการใช้งานของสายไฟ เนื่องจากสายไฟไม่ต้องสัมผัสกับสภาพแวดล้อมที่รุนแรงโดยตรง
• ความเป็นระเบียบของงานระบบ: ทำให้งานไฟฟ้าดูเรียบร้อย เป็นมืออาชีพ ทั้งยังช่วยให้ตรวจสอบและซ่อมบำรุงได้ง่ายในอนาคต
• สอดคล้องตามกฎหมายและมาตรฐาน: การติดตั้งท่อร้อยสายไฟเป็นข้อกำหนดที่ต้องปฏิบัติตาม มาตรฐาน วสท.(วิศวกรรมสถานแห่งประเทศไทย) และกฎหมายควบคุมอาคาร

ท่อเหล็กคาดสี (ท่อประปา) คืออะไร?

ท่อเหล็กคาดสี หรือท่อประปาเหล็กอาบสังกะสี มักจะมีแถบสีคาดอยู่บนท่อ เช่น คาดแดง คาดเหลือง หรือคาดน้ำเงิน เพื่อบอกระดับความหนาและการทนแรงดัน ท่อประเภทนี้ถูกออกแบบและผลิตมาเพื่อ “การส่งของเหลวและรับแรงดันน้ำหรือลม“ตามมาตรฐานงานประปาและอุตสาหกรรม ไม่ได้ถูกออกแบบมาสำหรับงานระบบไฟฟ้าแต่อย่างใด

ข้อควรระวัง: ทำไมถึง “ห้าม” ใช้ท่อเหล็กคาดสีแทนท่อร้อยสายไฟ?

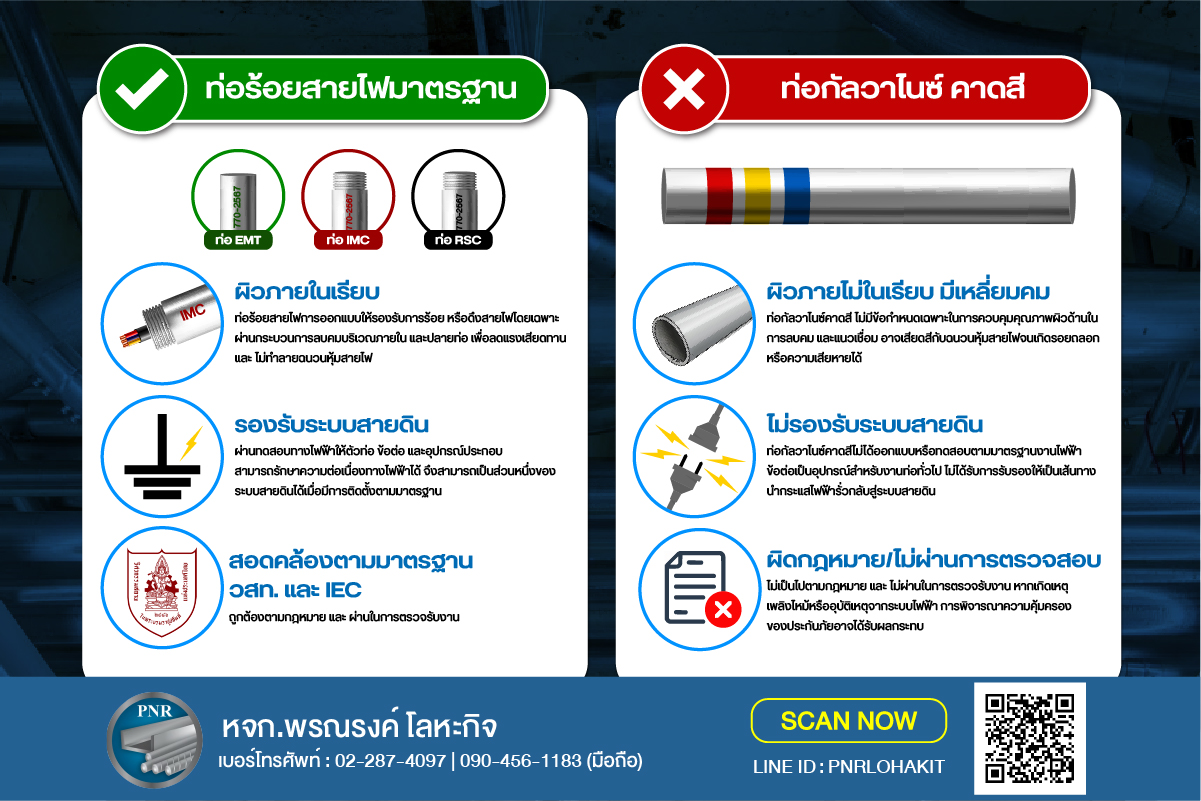

การนำท่อเหล็กคาดสีมาใช้แทนท่อร้อยสายไฟ (RMC, IMC, EMT) เป็นสิ่งที่ไม่ควรทำอย่างยิ่ง และขัดต่อมาตรฐานความปลอดภัยทางไฟฟ้า ด้วยเหตุผลสำคัญดังต่อไปนี้:

1. ผิวภายในท่อไม่เรียบ เสี่ยงทำให้ฉนวนสายไฟเสียหาย

ท่อกัลวาไนซ์คาดสีไม่ได้ผลิตตามมาตรฐานสำหรับท่อร้อยสายไฟ จึงไม่มีข้อกำหนดเฉพาะในการควบคุมคุณภาพผิวด้านใน การลบคม และแนวเชื่อมเหมือนท่อร้อยสายไฟประเภท EMT, IMC และ RSC ซึ่งได้รับการออกแบบให้รองรับการร้อยหรือดึงสายไฟโดยเฉพาะ

ท่อร้อยสายไฟมาตรฐานจะผ่านกระบวนการลบคมบริเวณปลายท่อ และควบคุมสภาพผิวภายในให้เรียบ (Smooth Interior) เพื่อลดแรงเสียดทานและป้องกันไม่ให้ฉนวนหุ้มสายไฟเกิดรอยขีดข่วนหรือความเสียหายระหว่างการติดตั้ง

ในทางกลับกัน ท่อกัลวาไนซ์คาดสีอาจมีแนวเชื่อมด้านใน ครีบ หรือความไม่เรียบของผิวภายในตามกระบวนการผลิต เนื่องจากไม่ได้ออกแบบสำหรับงานเดินสายไฟโดยเฉพาะ เมื่อมีการดึงสายไฟผ่านท่อ โดยเฉพาะในระยะทางยาวหรือมีการโค้งงอหลายจุด ผิวหรือแนวเชื่อมภายในท่ออาจเสียดสีกับฉนวนหุ้มสายไฟจนเกิดรอยถลอกหรือความเสียหายได้

หากฉนวนของสายไฟได้รับความเสียหาย อาจเพิ่มความเสี่ยงต่อการเกิดกระแสไฟฟ้ารั่ว ไฟฟ้าลัดวงจร และในกรณีรุนแรงอาจนำไปสู่การเกิดความร้อนสะสมหรือเพลิงไหม้ได้ ดังนั้น การเลือกใช้ท่อร้อยสายไฟที่ผลิตตามมาตรฐานสำหรับงานไฟฟ้าโดยเฉพาะ จึงเป็นแนวทางที่ปลอดภัยและสอดคล้องกับมาตรฐานการติดตั้งระบบไฟฟ้า

2. ไม่รองรับระบบสายดิน (Grounding)

ท่อกัลวาไนซ์คาดสีไม่ได้ออกแบบหรือทดสอบตามมาตรฐานงานไฟฟ้า จึงไม่มีการรับรองความต่อเนื่องทางไฟฟ้า (Electrical Continuity) ของตัวท่อและข้อต่อสำหรับใช้งานเป็นตัวนำสายดิน (Equipment Grounding Conductor)

ในขณะที่ท่อร้อยสายไฟมาตรฐาน EMT, IMC และ RSC ได้รับการออกแบบและทดสอบให้ตัวท่อ ข้อต่อ และอุปกรณ์ประกอบสามารถรักษาความต่อเนื่องทางไฟฟ้าได้ จึงสามารถเป็นส่วนหนึ่งของระบบสายดินได้เมื่อมีการติดตั้งตามมาตรฐาน

แม้ว่าท่อกัลวาไนซ์คาดสีจะเป็นโลหะและนำไฟฟ้าได้ แต่ข้อต่อเป็นอุปกรณ์สำหรับงานท่อทั่วไป ไม่ได้รับการรับรองให้เป็นเส้นทางนำกระแสไฟฟ้ารั่วกลับสู่ระบบสายดิน หากเกิดไฟรั่ว อุปกรณ์ป้องกันอาจทำงานได้ไม่เต็มประสิทธิภาพ เพิ่มความเสี่ยงต่อไฟฟ้าดูดและไฟฟ้าลัดวงจร

ดังนั้น จึงไม่ควรใช้ท่อกัลวาไนซ์คาดสีในการใช้เป็นท่อร้อยสายไฟ แต่ควรเลือกใช้ท่อร้อยสายไฟมาตรฐาน เช่น EMT, IMC หรือ RSC พร้อมอุปกรณ์ที่ได้รับการรับรองสำหรับงานไฟฟ้า

3. ผิดกฎหมายและไม่ผ่านการตรวจรับงาน

การนำท่อกัลวาไนซ์คาดสีหรือท่อประปามาใช้เป็นท่อร้อยสายไฟ ไม่เป็นไปตาม มาตรฐานการติดตั้งทางไฟฟ้าสำหรับประเทศไทย (วสท.) ซึ่งอ้างอิงหลักการจาก IEC 60364 โดยกำหนดให้ท่อโลหะที่ใช้ร้อยสายไฟ รวมถึงท่อที่ทำหน้าที่เป็นส่วนหนึ่งของระบบสายดิน (Protective Conductor) ต้องเป็นวัสดุและอุปกรณ์ที่ได้รับการรับรองสำหรับงานไฟฟ้า และสามารถรักษาความต่อเนื่องทางไฟฟ้า (Electrical Continuity) ได้ตลอดทั้งระบบ

ในทางปฏิบัติ ท่อและอุปกรณ์ประกอบที่ใช้ในงานไฟฟ้าต้องเป็นผลิตภัณฑ์ที่ได้รับการรับรองสำหรับงานไฟฟ้าโดยเฉพาะ เช่น EMT, IMC หรือ RSC หากเลือกใช้ท่อกัลวาไนซ์คาดสีแทน อาจไม่ผ่านการตรวจรับงานจากวิศวกรหรือผู้ควบคุมงาน และหากเกิดเหตุเพลิงไหม้หรืออุบัติเหตุจากระบบไฟฟ้า การพิจารณาความคุ้มครองของประกันภัยอาจได้รับผลกระทบ หากพบว่าการติดตั้งไม่เป็นไปตามมาตรฐานที่เกี่ยวข้อง
